Y60普通壓力表

一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
主要技術指標
型　號
Y-40
Y-40Z
Y-60
Y-60Z
Y-60ZT
Y-100
Y-100ZT
Y-150
Y-150ZT
Y-200
Y-250
公稱直徑mm
Ф40
Ф60
Ф100
Ф150
Ф200、Ф250
接頭螺紋

M10×1

M14×1.5
M20×1.5
精確度等級
2.5
1.5
測量范圍MPa
0～0.1;0.16;0.25;0.4;0.6;1.6;2.5;4;6
0～0.6;1;
1.6;2.5;4;6
0～10;16;25
0～10;16;25;40;60
-0.1～0
-0.1～0;-0.1～0.06;0.15;0.3;0.5;0.9;1.5;2.4

使用環境條件：-40～70℃，相對于濕度不大于85%
溫度影響：不大于0.4%10℃（使用溫度偏離20±5）
主要零部件材質：
零件名稱
接頭
彈簧
機芯
外殼
材料牌號
銅合金HPb59-1
磷銅QSn4-0.3
銅合金
銅板0.8F
結構原理
儀表的測量系統由接頭、彈簧管和傳動機構組成。通過指針指示儀表讀數。

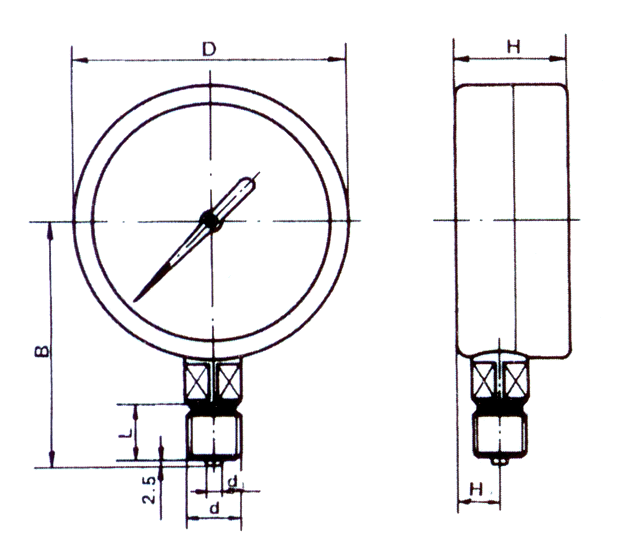

徑向直接安裝(Y-40,60,100,150,200,250)

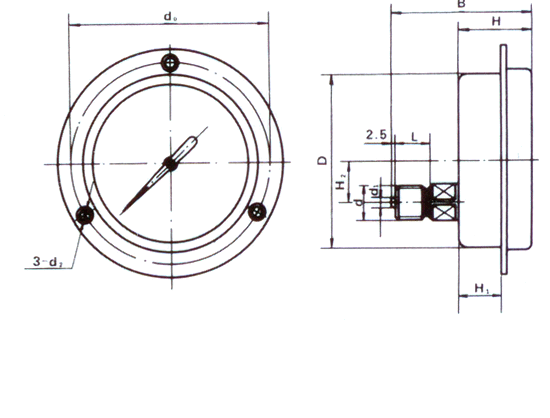

軸向嵌裝(Y-60ZT,100ZT,150ZT)

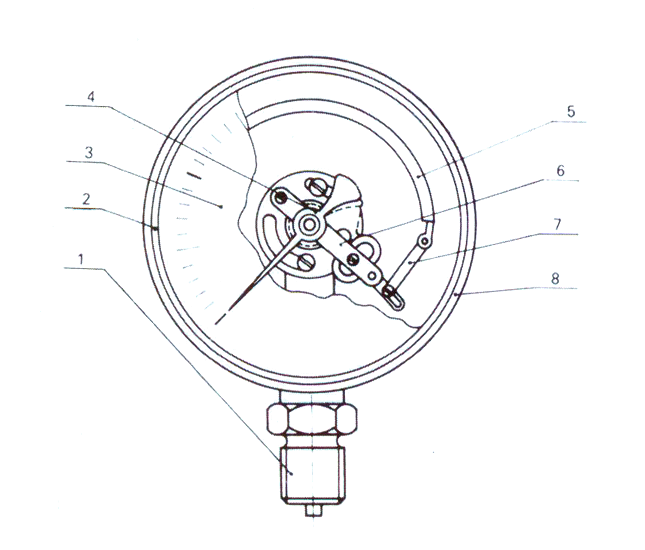

1.接頭 2.襯圈 3.度盤 4.指針 5.彈簧管
6.傳動機構(機芯) 7.連桿 8.表殼

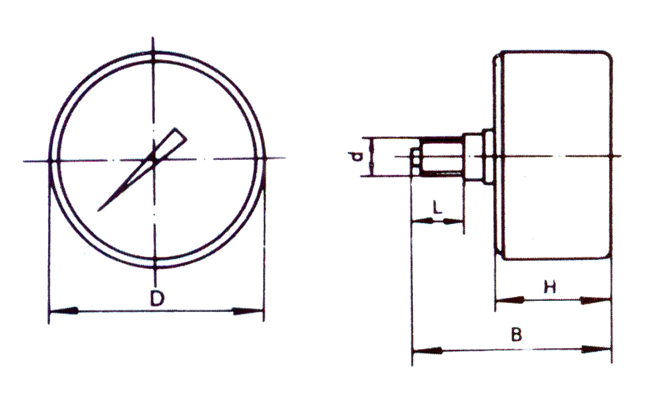

軸向直接安裝(Y-40Z,60Z)
型　號
D(Ф)
d
d1(Ф)
L
d0(Ф)
B
H
D2(Ф)
H1
H2
Y-40
40
M10×1
4
10
58
23
8.5
Y-40Z
40
M10×1
4
10
44
23
0
Y-60
60
M14×1.5
5
14
56
28
10.5
Y-60Z
60
M14×1.5
5
14
56
28
0
Y-60ZT
60
M14×1.5
5
14
72
56
28
5
24
0
Y-100
100
M20×1.5
6
20
90
42
16
Y-100ZT
100
M20×1.5
6
20
118
83
43
5.5
25
24
Y-150
150
M20×1.5
6
20
116
44
16
Y-150ZT
150
M20×1.5
6
20
165
85
45
5.5
27
35
Y-200
200
M20×1.5
6
20
140
46
16
Y-250
250
M20×1.5
6
20
170
60
