YN60耐震系列壓力表
|
耐震壓力表適用環境劇烈振動場所，可承受介質的脈動、沖擊及突然卸荷的壓力，儀表指示穩定清晰。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。 | |
| 二、主要技術指標 |
|
型 號 |
外殼公稱直徑
(mm) |
結構形式 |
精度等級% |
連接螺紋 |
測量限值MPa |
|
YN-60 |
Ф60 |
徑向無邊
直接安裝 |
2.5 |
M14×1.5 |
0～0.1;0～0.16;
0～0.25;0～0.4;
0～0.6;0～1.0;
0～1.6;0～2.5;
0～4;0～6;
0～10;0～16;
0～25;0～40;
0～60;
-0.1～0;0.1～0.06;
-0.1～0.15;-0.1～0.3;
-0.1～0.5;-0.1～0.9;
-0.1～1.5;-0.1～2.4 ;
|
|
YN-100 |
Ф100 |
1.5 |
M20×1.5 |
|
YN-150 |
Ф150 |
|
YN-60-Z |
Ф60 |
軸向無邊
直接安裝 |
2.5 |
M14×1.5 |
|
YN-100-Z |
Ф100 |
1.5 |
M20×1.5 |
|
YN-150-Z |
Ф150 |
|
YN-60-ZT |
Ф60 |
軸向帶前邊
直接安裝 |
2.5 |
M14×1.5 |
|
YN-100-ZT |
Ф100 |
1.5 |
M20×1.5 |
|
YN-150-ZT |
Ф150 | |
使用工作溫度：-5～55℃;-25～55℃
使用工作環境振動頻率不大于25HZ，振幅不大于1MM。 |
| 三、YN系列耐震壓力表按裝尺寸 |

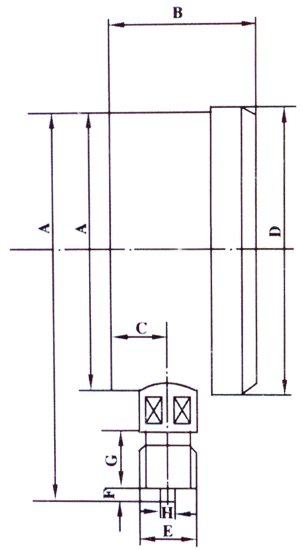

 YN--徑向無邊 |

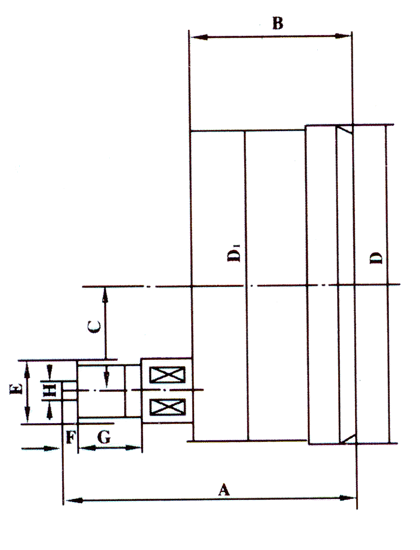

 YN-Z軸向無邊 |
 YN-ZT軸向帶前邊 | |
| 安裝尺寸 |
|
型 號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
d |
D1 |
|
YN-60(Ⅰ) |
91 |
32 |
14 |
Ф67 |
M14×1.5 |
3 |
14 |
5 |
|
|
|
|
|
|
YN-100(Ⅱ) |
62 |
32 |
|
Ф67 |
M14×1.5 |
3 |
14 |
5 |
|
|
|
|
|
|
YN-150(Ⅲ) |
62 |
32 |
|
Ф67 |
M14×1.5 |
3 |
14 |
5 |
3-Ф5 |
20 |
4 |
Ф84 |
Ф75 |
|
YN-60-Z(Ⅰ) |
142 |
45 |
18 |
Ф104 |
M20×1.5 |
4 |
20 |
6 |
|
|
|
|
|
|
YN-100-Z(Ⅱ) |
88 |
45 |
34 |
Ф104 |
M20×1.5 |
4 |
20 |
6 |
|
|
|
|
|
|
YN-150-Z(Ⅲ) |
88 |
45 |
34 |
Ф104 |
M20×1.5 |
4 |
20 |
6 |
3-Ф5 |
33 |
4 |
Ф134 |
Ф118 |
|
YN-60-ZT(Ⅰ) |
199 |
47 |
19 |
Ф157 |
M20×1.5 |
4 |
20 |
6 |
|
|
|
|
|
|
YN-100-ZT(Ⅱ) |
98 |
47 |
55 |
Ф157 |
M20×1.5 |
4 |
20 |
6 |
|
|
|
|
|
|
YN-150-ZT(Ⅲ) |
98 |
47 |
55 |
Ф157 |
M20×1.5 |
4 |
20 |
6 |
3-Ф5 |
33 |
4 |
Ф180 |
Ф165 | |
安裝說明：
儀表正常使用范圍：靜負荷，測量上限的1/3～3/4，脈動負荷測量上限的3/1～3/2。
儀表必須垂直安裝，裝卸時不允許直接扳撥外殼，否則容易損壞儀表內部機件。
儀表頂端裝有防爆孔，當儀表使用時打開防爆塞，當儀表卸下時堵上防爆塞。
訂貨要求：
訂貨時必須注明名稱、型號規格、測量上限、精確度等級、螺紋接口。
用戶如需特殊壓力表，本廠均代為設計、仿制和制造。 |
|
|
 |
|
